ТРВ-М

ТЕРМОРЕГУЛИРУЮЩИЕ ВЕНТИЛИ
ТРВ-0,5М; ТРВ-1М; ТРВ-2М; ТРВ-4М

Терморегулирующие вентили ТРВ-0,5М; ТРВ-1М; ТРВ-2М; ТРВ-4М предназначены для автоматического регулирования степени заполнения испарителей холодильных установок холодильным агентом в зависимости от перегрева паров агента, выходящих из испарителя.

Холодильный агент - хладон 12 (R12).
Диапазон температур кипения от минус 30 до 10°С.
Температура конденсации до 65° С.
Номинальная   производительность   вентилей соответствует указанной в таблице.

Номинальная производительность определяется при настройке на нижний предел диапазона настройки перегрева начала открытия клапана при температуре кипения минус 15°С, температуре конденсации 30°С и изменении перегрева после начала открытия клапана на величину неравномерности 4°С±2°С.

Перегрев начала открытия клапана регулируется. Нижний предел диапазона настройки перегрева начала открытия клапана не более 2°С при температуре кипения минус 15°С и температуре конденсации 30°С, верхний предел - не менее 10°С.
Длина капиллярной трубки 1,5 м ±0,2м, по особому заказу вентили поставляются с трубкой длиной 3 м ±0,3м.
Масса вентилей не превышает 0,55 кг.

 УСТАНОВКА И НАСТРОЙКА

1. Вентиль монтируется в вертикальном положении на трубопроводе между конденсатором и испарителем, в непосредственной близости от испарителя. Положение вентиля должно быть таким, чтобы направление движения потока холодильного агента соответствовало направлению стрелки на корпусе прибора.
2. Термобаллон должен крепиться на всасывающем трубопроводе у выхода из испарителя и должен иметь хороший тепловой контакт с ним, а также быть изолированным от окружающего воздуха.
При горизонтальном расположении трубопровода рекомендуется крепить термобаллон на его верхней части.
3. Вентили поставляются отрегулированными на нижний предел диапазона настройки перегрева начала открытия клапана. При необходимости эта настройка может быть изменена. Для увеличения перегрева вращайте шток 11 (см. рисунок)против часовой стрелки. Вращение в обратном направлении уменьшает перегрев.
4. Петлю у крышки прибора не раскручивайте! Она защищает капилляр от поломки в месте пайки.
5. Во время эксплуатации необходимо периодически чистить фильтр 2, расположенный во входном штуцере вентиля.

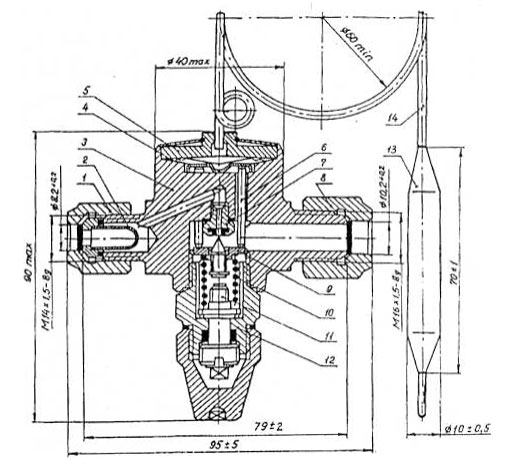

1 - гайка накидная; 2 - фильтр; 3 - корпус; 4 - мембрана; 5 - крышка; 6 - толкатель; 7 - седло; 8 - гайка накидная; 9 - клапан; 10 - пружина; 11 - шток; 12 - штуцер; 13 - термобаллон; 14 - капиллярная трубка
