ТЕРМОРЕГУЛИРУЮЩИЕ ВЕНТИЛИ СЕРИИ ТЕ4

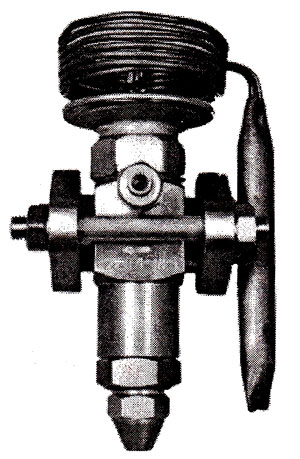

seria-ТЕ4

Ряд терморегулирующих вентилей ТЕ4: 12ТЕ4, 22ТЕ4, 22ТВЕ4, 134ТЕ4 с внешним уравниванием давления предназначен для автоматического регулирования подачи холодильного агента в испаритель холодильной установки.

Рабочие среды:
12ТЕ4  -  хладон 12;
22ТЕ4 и 22ТВЕ4  -  хладон 22;
134ТЕ4  -  хладон 134а

Климатические исполнения  -  У2 и Т2 по ГОСТ 15150.

   ТЕХНИЧЕСКИЕ ДАННЫЕ

Условное обозначение прибора Номинальная холодопроизво-дительность, кВт* Диапазон температур кипения
(То), оС		 Максимальная температура конденсации
(Тк), оС		 Ду вх, мм Ду вых, мм
12ТЕ4 18,5 от -40 до +10    70     12,5  16,5
29 18,5 22,5
 46   22,5  25,5
73
22ТЕ4 18,5  от -40 до +10    60  12,5 16,5
29  18,5  22,5
46   22,5   25,5
73
22ТВЕ4 18,5 от -50 до -25 60 12,5 16,5
29  18,5 22,5
46   22,5 25,5
73
134ТЕ4 22 от  -40 до +10 70  12,5 16,5
34,5  18,5 22,5
55  22,5 25,5
87

* Номинальная холодопроизводительность обеспечивается при температурах, оС:
12ТЕ4, 134ТЕ4            То = - 15; Тк = 30
22ТЕ4                           То = 5;  Тк = 30
22ТВЕ4                         То = - 30; Тк = 30

Диапазон настройки перегрева начала открытия клапана, оС   -   от 2 до 8
Максимальное рабочее давление холодильного агента, МПа   -     2,35
Вентили выдерживают пробное гидравлическое давление, МПа  -     до 3,53
Дистанционность термобаллона, м     -     1,5;  3
Масса, кг,  не более    -   2

При заказе вентиля указываются:
наименование, условное обозначение, номинальная холодопроизводительность, дистанционность термобаллона, обозначение технических условий.

Пример заказа терморегулирующего вентиля на хладоне 22 номинальной холодопроизводительностью 18,5 кВт,  с дистанционностью термобаллона 3м:
"Терморегулирующий вентиль 22ТЕ4-18,5-3  ТУ 4218-216-00227459-2002"

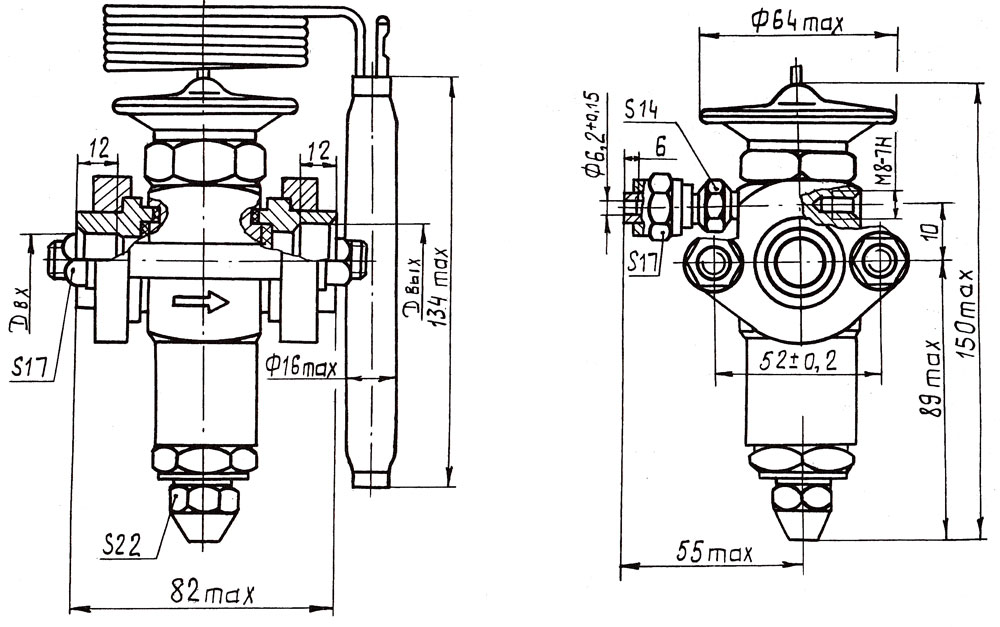

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ТЕ4-gabarit
