22ТРВ

ТЕРМОРЕГУЛИРУЮЩИЕ ВЕНТИЛИ
22ТРВ-6,3;  22ТРВ-10;  22ТРВ-16;  22ТРВ-25;  22ТРВ-40;  22ТРВ-63;  22ТРВ-100;  22ТРВ-160

Терморегулирующие вентили типа 22ТРВ предназначены для автоматического регулирования степени заполнения испарителей холодильных установок холодильным агентом хладон 22 в зависимости от перегрева паров этого агента на выходе из испарителя.
Вентили могут эксплуатироваться на стационарных холодильных установках общепромышленного назначения, а также на подвижных установках железно - и автодорожного транспорта и на судовых установках, подведомственных Регистру.
Холодильный агент-хладон 22 (R22)  с маслами ХФ 22с-16 и ХФ 22-24 , ХС-40

Номинальная производительность, определяемая при следующих условиях:
температура кипения хладона 22     -    5°С
температура конденсации хладона-22  -  35°С
настройка на перегрев начала открытия клапана   -  ( 4±1)°С
изменение перегрева после начала открытия клапана  -  (4±1) °С
переохлаждение жидкого холодильного агента на входе в вентиль не менее 4°С

соответствует указанной в таблице.

Типоразмер вентиля Номинальная производительность, кВт (тыс. ккал/ч)
 22ТРВ-6,3  7,32 (6,3)
22ТРВ-10  11,6 (10)
 22ТРВ-16  18,6 (16)
 22ТРВ-25  29 (25)
22ТРВ-40  46 (40)
22ТРВ-63  73 (63)
22ТРВ-100  116 (100)
22ТРВ-160  186 (160)


Вентили обеспечивают регулирование в диапазоне температур кипения хладона 22 от минус 20 до плюс 20 °С и в диапазоне температур конденсации до 60 °С.
Вентили сохраняют работоспособность при температуре головки ниже температуры термобаллона до 15 °С
Перегрев начала открытия клапана регулируется в пределах от 2 (при температуре кмпения хладона 5°С) до 8°С (по всему диапазону температур кипения) и температуре конденсации 35 °С. Потребителю вентили поставляются насторенными на перегрев начала открытия клапана (4±1) °С.
Нестабильность перегрева начала открытия клапана не превышает 1 °С.
Вентили работоспособны при температуре окружающей среды от минус 45 до 65 °С.
Дистанционность - длина капиллярной трубки термосистемы вентилей от мембранной головки до термобаллона - 3 м и по заказу - 1,5 м.

ПОРЯДОК УСТАНОВКИ И НАСТРОЙКА

1. Конструкция вентилей 22ТРВ-10 – 63 приведена на рис.1, а вентилей 22ТРВ100 и 22ТРВ-160 на рис.2.
2. Вентиль монтируется в вертикальном положении на трубопроводе между конденсатором и испарителем, в непосредственной близости от испарителя. Уравнительная линия подключается за термобаллоном в непосредственной близости к нему. Для пайки фланцев и ниппеля к трубопроводу применяйте твердые припои. Материал фланцев и ниппеля - латунь ЛС  ГОСТ 1020-77 и латунь ЛС59-1 ГОСТ 2060-73.
3. Обеспечьте хороший тепловой контакт термобаллона с трубопроводом, для чего зачистите место крепления на трубопроводе и закрепите термобаллон хомутом или голой медной проволокой, наматывая ее плотно виток в витку. Крепите термобаллон к верхней или боковой образующей трубопровода. Не допускается крепить термобаллон вблизи соединения труб, в месте или после карманов жидкости.
4. Заводом-изготовителем вентили поставляются настроенными на перегрев начала открытия клапана ( 4±1)°С при температуре кипения 5°С и температуре конденсации 35°С. При необходимости эта настройка может быть изменена. Для увеличения перегрева вращайте ходовой винт  по часовой стрелке, если смотреть с торца винта, ключом, который входит в комплект поставки. Вращение в обратном направлении уменьшает перегрев.

 22trv6-6322trv100-160

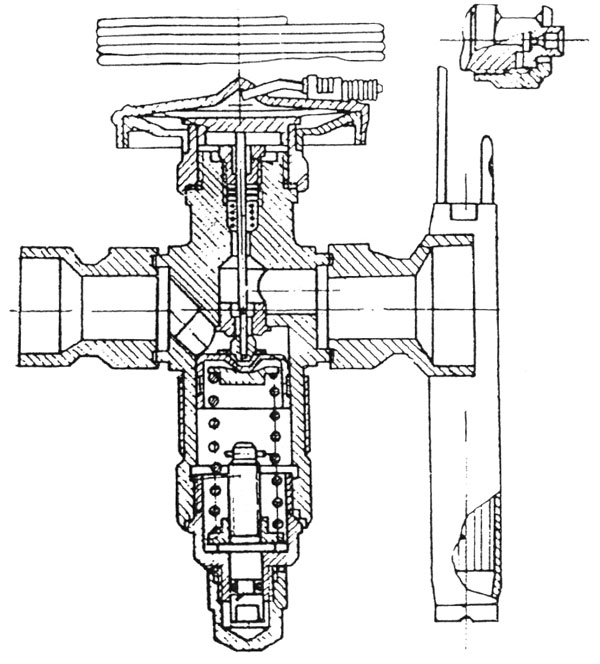

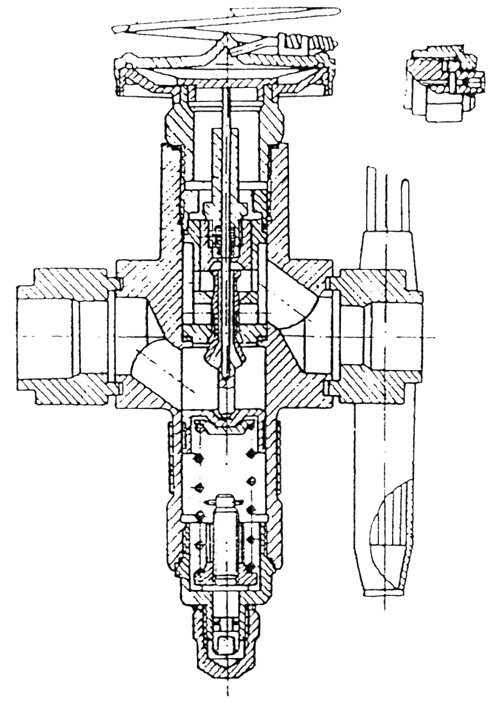

               Рис.1  Вентили 22ТРВ-6,3 - 22ТРВ-63                             Рис. 2 Вентили 22ТРВ-100 и 22ТРВ-160
