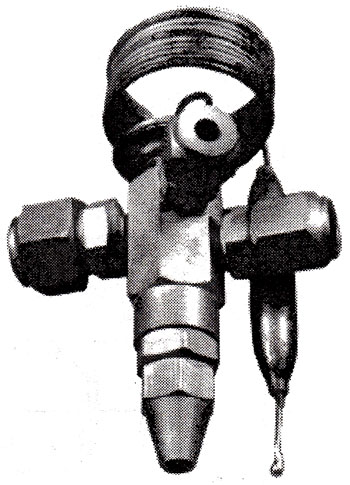

ТЕРМОРЕГУЛИРУЮЩИЕ ВЕНТИЛИ СЕРИИ ТЕ1
Ряд терморегулирующих вентилей ТЕ1: 12ТЕ1, 22ТЕ1, 22ТВЕ1, 134ТЕ1 с внешним уравниванием давления предназначен для автоматического регулирования подачи холодильного агента в испаритель холодильной установки.
Рабочие среды:
12ТЕ1 - хладон 12;
22ТЕ1 и 22ТВЕ1 - хладон 22;
134ТЕ1 - хладон 134а
Климатические исполнения - У2 и Т2 по ГОСТ 15150.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Условное обозначение прибора | Номинальная холодопроизводительность, кВт* | Диапазон температур кипения(То), оС | Максимальная температура конденсации (Тк), оС |
| 12ТЕ1-1,2 | 1,2 | от - 40 до +10 | 70 |
| 12ТЕ1-2 | 2,0 | ||
| 12ТЕ1-3 | 3,0 | ||
| 12ТЕ1-4,5 | 4,5 | ||
| 22ТЕ1-2,2 | 2,2 | от - 40 до +10 | 60 |
| 22ТЕ1-3,6 | 3,6 | ||
| 22ТЕ1-5,5 | 5,5 | ||
| 22ТЕ1-7,5 | 7,5 | ||
| 22ТВЕ1-1,8 | 1,8 | от - 50 до - 25 | 60 |
| 22ТВЕ1-3 | 3,0 | ||
| 22ТВЕ1-4,5 | 4,5 | ||
| 22ТВЕ1-6 | 6,0 | ||
| 134ТЕ1-1,4 | 1,4 | от - 40 до +10 | 70 |
| 134ТЕ1-2,3 | 2,3 | ||
| 134ТЕ1-3,5 | 3,5 | ||
| 134ТЕ1-5,2 | 5,2 |
* Номинальная холодопроизводительность обеспечивается при температурах, оС:
12ТЕ1, 22ТE1, 134ТЕ1 То= - 15; Тк = 30
22ТВЕ1 То = - 30; Тк = 30
Диапазон настройки перегрева начала открытия клапана, оС - от 2 до 8
Заводская настройка перегрева начала открытия клапана при номинальных условиях, оС - 4±1,5
Максимальное рабочее давление холодильного агента, МПа - 2,35
Вентили выдерживают пробное гидравлическое давление, МПа - до 3,53
Длина соединительного капилляра, м - 1,5
Масса, кг, не более - 0,45
При заказе вентиля указываются:
наименование, условное обозначение, обозначение технических условий.
Пример заказа терморегулирующего вентиля на хладоне 22 номинальной холодопроизводительностью 3 кВт с диапазоном температур кипения от - 50 до -25оС:
"Терморегулирующий вентиль 22ТВЕ1-3 ТУ 4218-128-00227459-95"

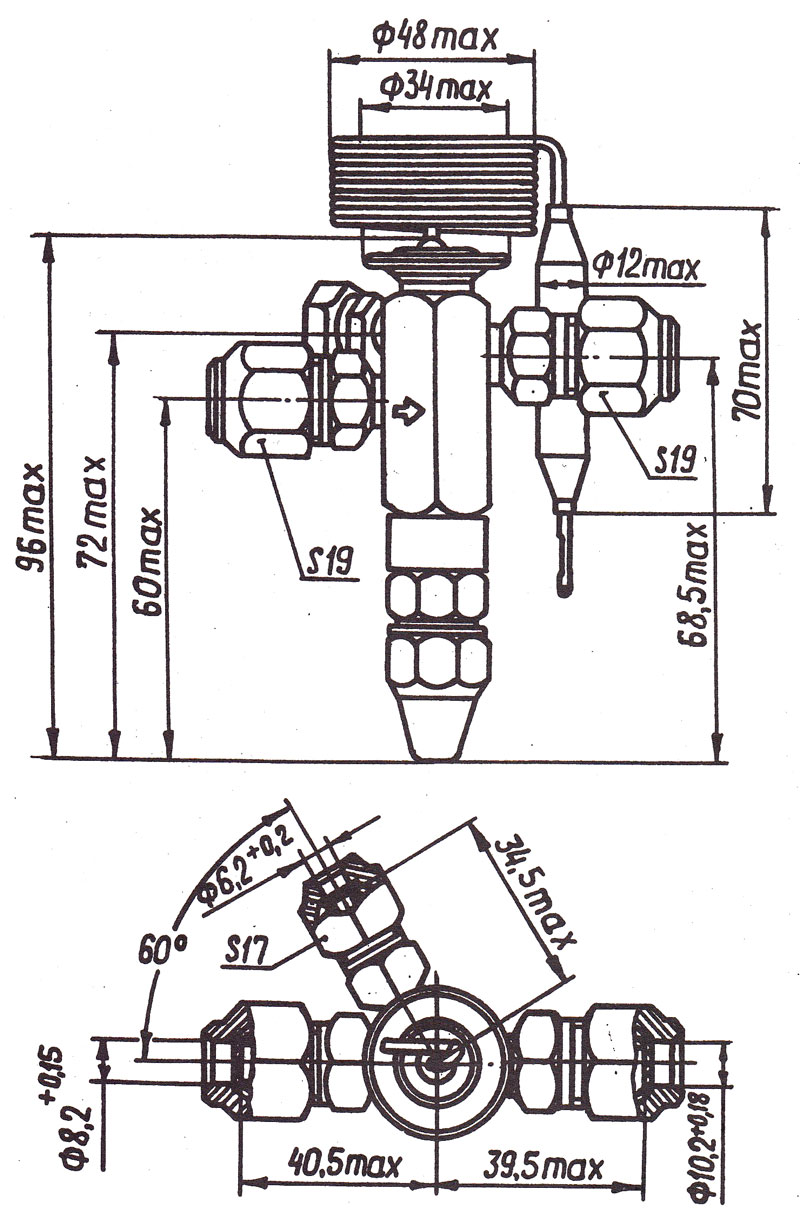

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
