12ТРВ

ТЕРМОРЕГУЛИРУЮЩИЕ ВЕНТИЛИ
12ТРВ-6,3; 12ТРВ-10; 12ТРВ-16; 12ТРВ-25; 12ТРВ-40; 12ТРВ-63 и 12ТРВ-100

Терморегулирующие вентили типа 12ТРВ предназначены для автоматического регулирования степени заполнения испарителей  холодильных установок холодильным агентом хладон 12 в зависимости от перегрева паров этого агента на выходе из испарителя.
Вентили могут эксплуатироваться на стационарных холодильных установках общепромышленного назначения, на судовых установках, подведомственных Регистру, а также на подвижных установках железно - и автодорожного транспорта.
Холодильный агент - хладон 12 (R-12) с маслом ХФ12-16 ГОСТ 5546-66.

Номинальная производительность, определяемая при следующих условиях:
температура кипения хладона 12, °С  -       минус 15
температура конденсации хладона 12, °С  -       30
настройка на перегрев начала  открытия клапана, °С  -    4±0,5
изменение перегрева после начала открытия клапана, °С  -   5±1
переохлаждение жидкого холодильного агента на входе
в вентиль, °С  -   не менее  4
соответствуют указанным в таблице.

Максимальная производительность вентилей при оговоренных условиях, но при изменении перегрева после начала открытия клапана сверх значения, при котором определялась номинальная производительность, составляет (120±10) % от номинальной.

Вентили обеспечивают регулирование в диапазоне температур кипения хладона 12 от минус 30 до 10 °С и в диапазоне температур конденсации от 20 до 65 °С. Вентили сохраняют работоспособность при температуре головки ниже температуры термобаллона до 15 °С. Перегрев начала открытия клапана регулируется в пределах от 2 до 8 °С при температуре кипения хладона минус 15 °С и температуре конденсации   30 °С.

Вентили работоспособны при температуре окружающей среды от минус 45 до 65 °С.
Дистанционность - длина капиллярной трубки термосистемы вентилей от мембранной головки до термобаллона - 3 м и по заказу - 1,5 м.

 ПОРЯДОК УСТАНОВКИ И НАСТРОЙКА

Вентиль монтируется в вертикальном положении на трубопроводе между конденсатором и испарителем, в непосредственной близости от испарителя. Уравнительная линия подключается за термобаллоном в непосредственной близости к нему.

Для пайки фланцев и ниппеля к трубопроводу применяйте твердые припои. Материал фланцев и ниппеля - латунь ЛС ГОСТ 1020-77 и латунь ЛС59-1 ГОСТ 2060-73.
Обеспечьте хороший тепловой контакт термобаллона с трубопроводом, для чего зачистите место крепления на трубопроводе и закрепите термобаллон хомутом или голой медной проволокой, наматывая ее плотно виток в витку. Крепите термобаллон к верхней или боковой образующей трубопровода. Не допускается крепить термобаллон вблизи соединения труб, в месте или после карманов жидкости.

Заводом-изготовителем вентили поставляются настроенными на перегрев начала открытия клапана ( 4±0,5)°С при температуре кипения минус 15°С и температуре конденсации 30°С.
При необходимости эта настройка может быть изменена. Для увеличения перегрева вращайте ходовой винт 5 (рис.1) по часовой стрелке, если смотреть с торца винта, ключом, который входит в комплект поставки. Вращение в обратном направлении уменьшает перегрев.

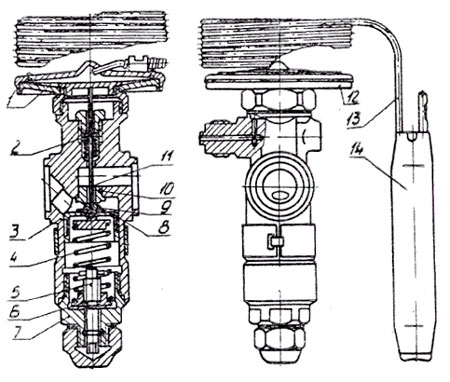

Рис 1. Терморегулирующие вентили 12ТРВ-6,3   -   12ТРВ-100

1 - мембрана; 2 - сальник;  3 - корпус; 4 - пружина; 5 - ходовой винт;  6 - гайка ходовая; 7 - штуцер; 8 - стакан;
9 - клапан; 10 - седло; 11 - толкатель; 12 - головка; 13 - шайба; 14 - термобаллон; 15 - капиллярная трубка;
16 - гайка
