Выбор ТРВ
Серия Т1

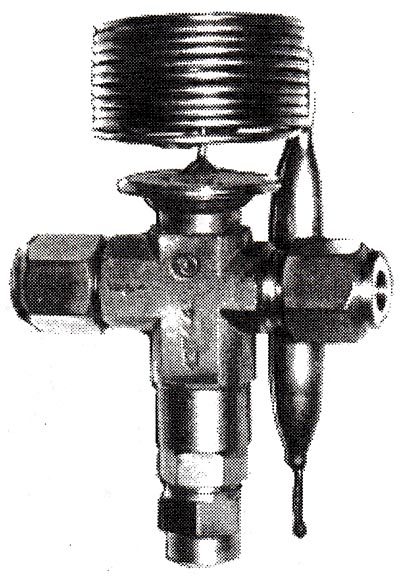

ТЕРМОРЕГУЛИРУЮЩИЕ ВЕНТИЛИ СЕРИИ Т1
Терморегулирующие вентили 12Т1, 22Т1, 22ТВ1, 134Т1 с внутренним уравниванием давления предназначены для автоматического регулирования подачи холодильного агента в испаритель холодильной установки.
Рабочие среды:
12Т1 - хладон 12;
22Т1 и 22ТВ1 - хладон 22;
134Т1 - хладон 134а
Климатические исполнения - У2 и Т2 по ГОСТ 15150.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Условное обозначение прибора | Номинальная холодопроизводительность, кВт* | Диапазон температур кипения(То), оС | Максимальная температура конденсации (Тк), оС |
| 12Т1-0,7 | 0,7 | от - 40 до +10 | 70 |
| 12Т1-1,2 | 1,2 | ||
| 12Т1-2 | 2,0 | ||
| 12Т1-3 | 3,0 | ||
| 12Т1-4,5 | 4,5 | ||
| 22Т1-0,73 | 0,73 | от - 40 до +10 | 60 |
| 22Т1-1,1 | 1,1 | ||
| 22Т1-2,2 | 2,2 | ||
| 22Т1-3,6 | 3,6 | ||
| 22Т1-5,5 | 5,5 | ||
| 22Т1-7,5 | 7,5 | ||
| 22ТВ1-0,7 | 0,7 | от - 50 до - 25 | 60 |
| 22ТВ1-1 | 1,0 | ||
| 22ТВ1-1,8 | 1,8 | ||
| 22ТВ1-3 | 3,0 | ||
| 22ТВ1-4,5 | 4,5 | ||
| 134Т1-0,8 | 0,8 | от - 40 до +10 | 70 |
| 134Т1-1,4 | 1,4 | ||
| 134Т1-2,3 | 2,3 | ||
| 134Т1-3,5 | 3,5 | ||
| 134Т1-5,2 | 5,2 |
* Номинальная холодопроизводительность обеспечивается при температурах, оС:
12Т1, 22Т1, 134Т1 То= - 15; Тк = 30
22ТВ1 То = - 30; Тк = 30
Диапазон настройки перегрева начала открытия клапана, оС - от 2 до 8
Заводская настройка перегрева начала открытия клапана при номинальных условиях, оС - 4±1,5
Максимальное рабочее давление холодильного агента, МПа - 2,35
Вентили выдерживают пробное гидравлическое давление, МПа - до 3,53
Длина соединительного капилляра, м - 1,5
Масса, кг, не более - 0,4
При заказе вентиля указываются:
наименование, условное обозначение, обозначение технических условий.
Пример заказа терморегулирующего вентиля на хладоне 22 номинальной холодопроизводительностью 3 кВт с диапазоном температур кипения от - 50 до -25оС:
"Терморегулирующий вентиль 22ТВ1-3 ТУ 4218-128-00227459-95"

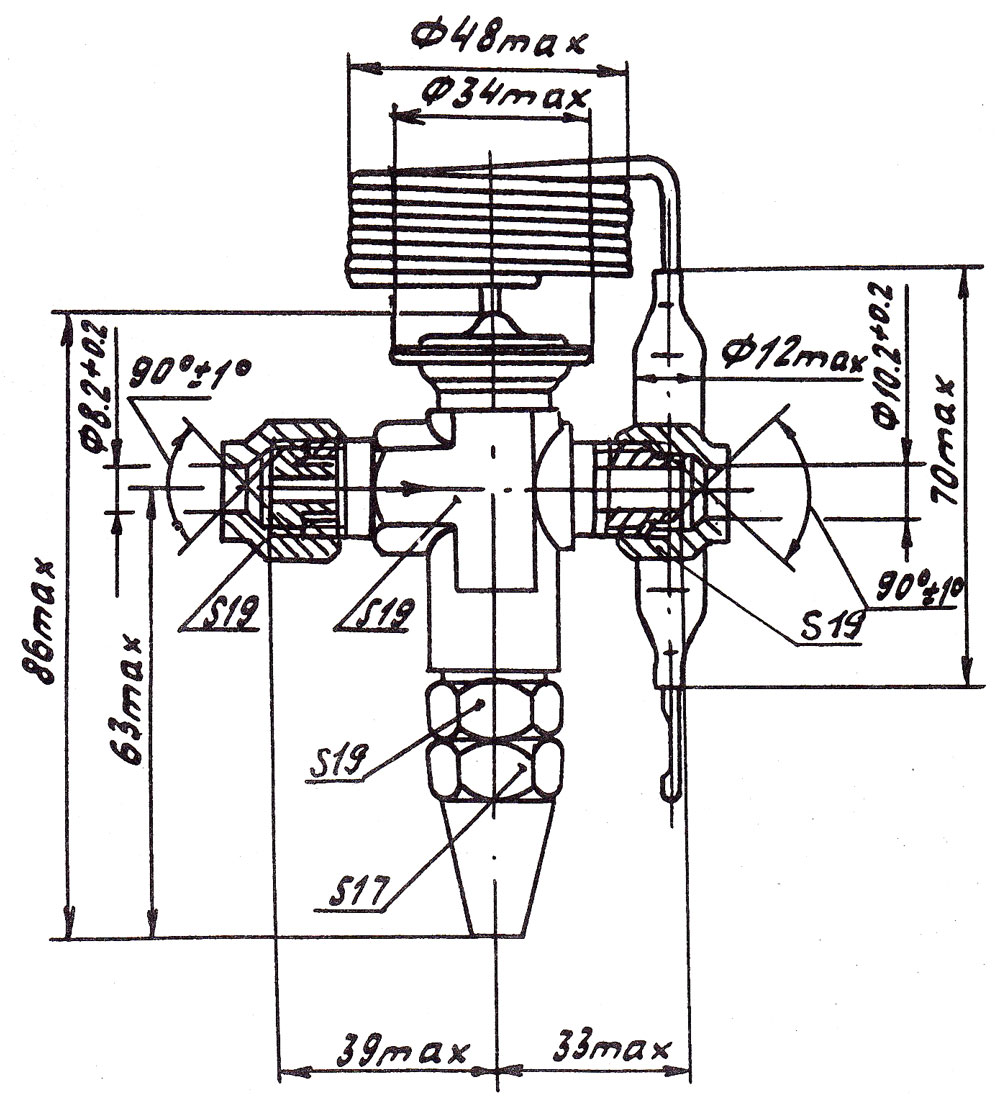

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
