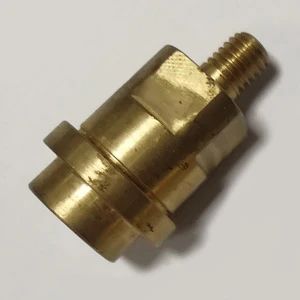

Втулка резьбовая Е2001.006.27 (0728.403.433.005)

Описание

Бронзовая резьбовая втулка Е2001.006.27 (чертежный номер 0728.403.433.005) является оригинальным комплектующим элементом для ремонта и технического обслуживания запорной арматуры холодильных систем. Деталь предназначена для установки в сальниковый узел управления вентиля и обеспечивает его штатное функционирование.

Принцип работы втулки в системе управления

Управление вентилем осуществляется вручную:

• При вращении маховика (поз. 9 на схеме) крутящий момент передается на резьбовую втулку (поз. 8).
• Втулка, соединенная резьбой с крестовиной, совершает вращательное движение.
• Это движение преобразуется в поступательное перемещение крестовины и нижнего золотника (поз. 2).
• Закрытие вентиля производится вращением маховика по часовой стрелке, а открытие — против часовой стрелки (если смотреть на вентиль со стороны маховика).

Совместимость с оборудованием

Данная деталь применяется в следующих типах промышленных диафрагмовых вентилей:

• Е2001.003 — исполнение 2 и исполнение 4 (угловые диафрагмовые вентили Ду 3)
• Е2001.006 — исполнение 2 и исполнение 4 (угловые диафрагмовые вентили Ду 6)
• Е2001.010 — исполнение 2 и исполнение 4 (диафрагмовые вентили Ду 10)
• Е26262.003 — проходные диафрагмовые вентили Ду 3
• Е26262.006 — проходные диафрагмовые вентили Ду 6
• Е26262.010 — проходные диафрагмовые вентили Ду 10

Технические преимущества

• Материал: высококачественная износостойкая бронза. Использование бронзы предотвращает заедание резьбы при трении со стальными элементами узла и гарантирует долговечность.
• Устойчивость к средам: деталь полностью инертна к воздействию хладагентов (хладон/фреон R-12) и фреоновых масел (типа ХФ 12-16) при отсутствии влаги в системе.

Своевременная замена резьбовой втулки в рамках регламентного ТО (каждые 10 000 часов) позволяет восстановить плавность хода штока, исключить люфты механизма и продлить общий ресурс вентиля до 30 000 часов.

Как заказать: Чтобы купить бронзовую резьбовую втулку Е2001.006.27 оптом или в розницу, отправьте официальный запрос на нашу электронную почту или добавьте товар в корзину для автоматического расчета стоимости и сроков доставки.
